ICT공조 카트리지
넓고 쾌적한 공간
* 이해를 돕기 위해 연출된 이미지로 실제 제품과 다를 수 있습니다.

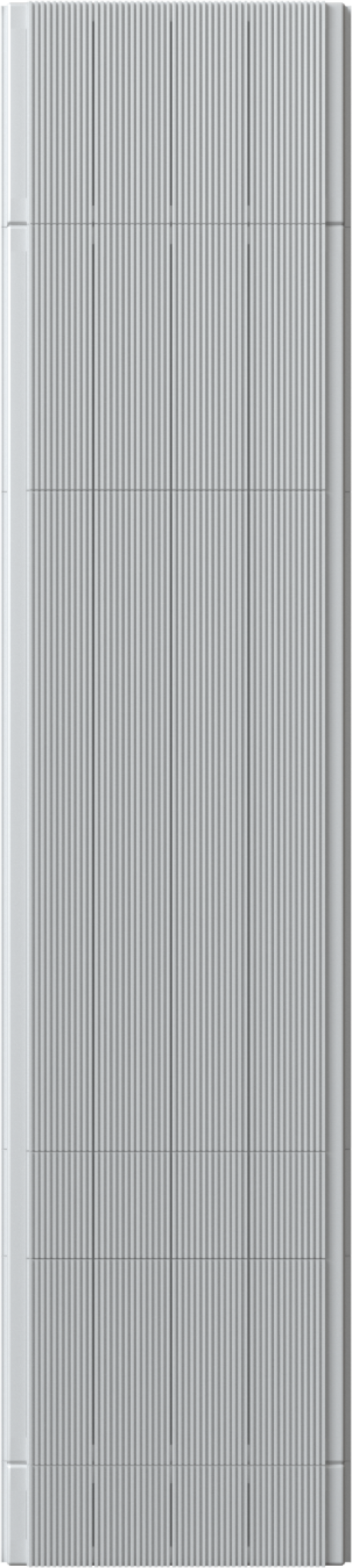

공조 카트리지
공조 카트리지는 내부 온도와 공기 순환을 최적화합니다. 주요설비를 창밖에 배치하여 공조기 및 배관이 점유하던 실내 면적을 온전히 활용할 수 있습니다. 맑은 공기와 쾌적한 온도를 실시간으로 조절하고 에너지 손실을 최소화합니다.
효과적인
공간 활용건물 내부에 위치했던 공조기와 냉∙난방 시스템을 카트리지화 하여 창밖에 배치하였습니다. 이를 통해 실내 면적을 온전히 활용할 수 있습니다.
* 이해를 돕기 위해 연출된 이미지로 실제 제품과 다를 수 있습니다.
효율적인
공기 순환카트리지는 공간의 온도와 습도를 적절히 조절하고, 맑은 공기를 실시간으로 공급하며 에너지 손실을 최소화합니다.
* 이해를 돕기 위해 연출된 이미지로 실제 제품과 다를 수 있습니다.
영역별
별도 제어모듈 단위로 제공되는 시스템을 통해 영역별 별도 제어가 가능합니다. 공간을 필요에 맞게 구분하고 온・습도를 영역별로 조절할 수 있습니다.
* 이해를 돕기 위해 연출된 이미지로 실제 제품과 다를 수 있습니다.

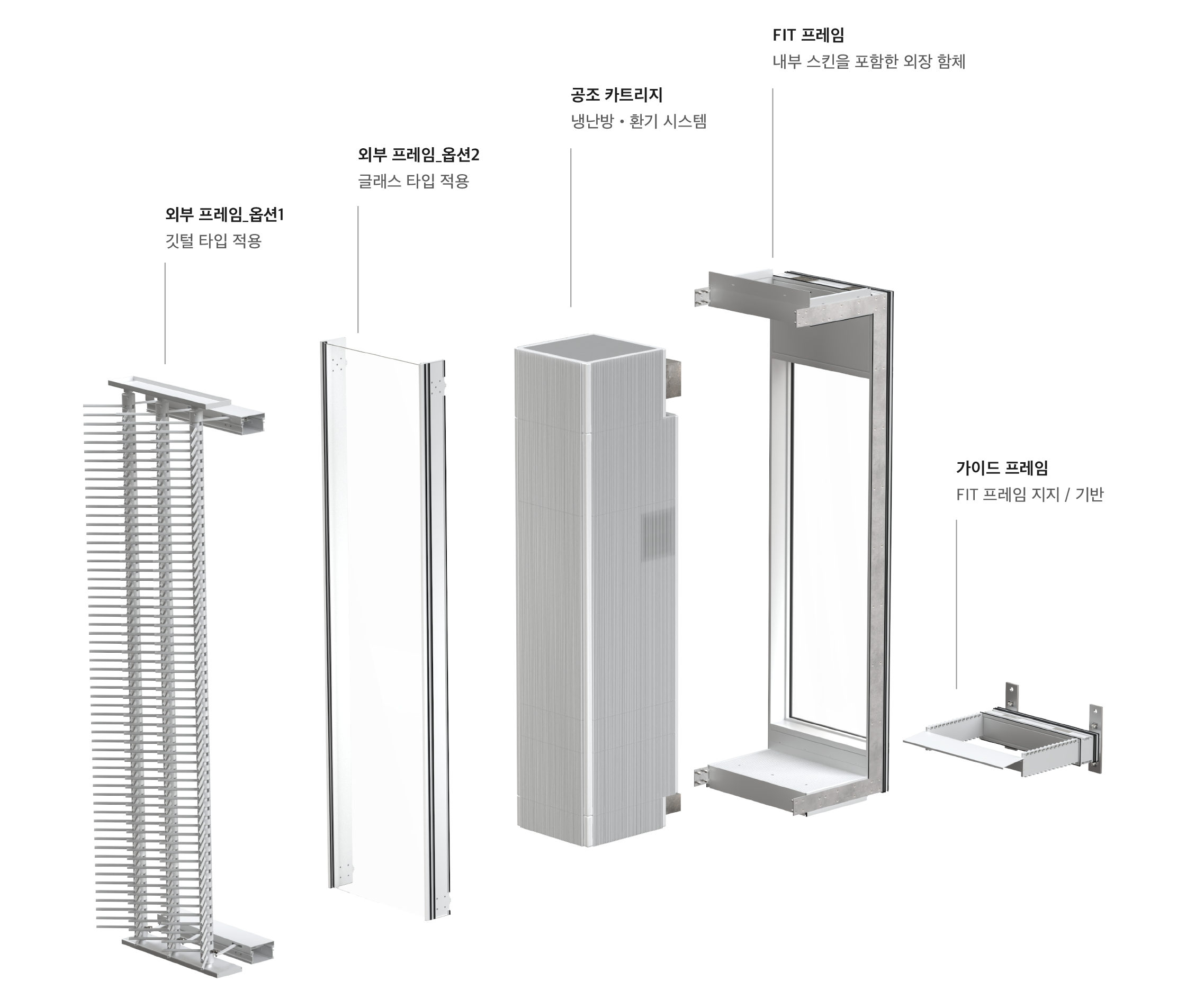

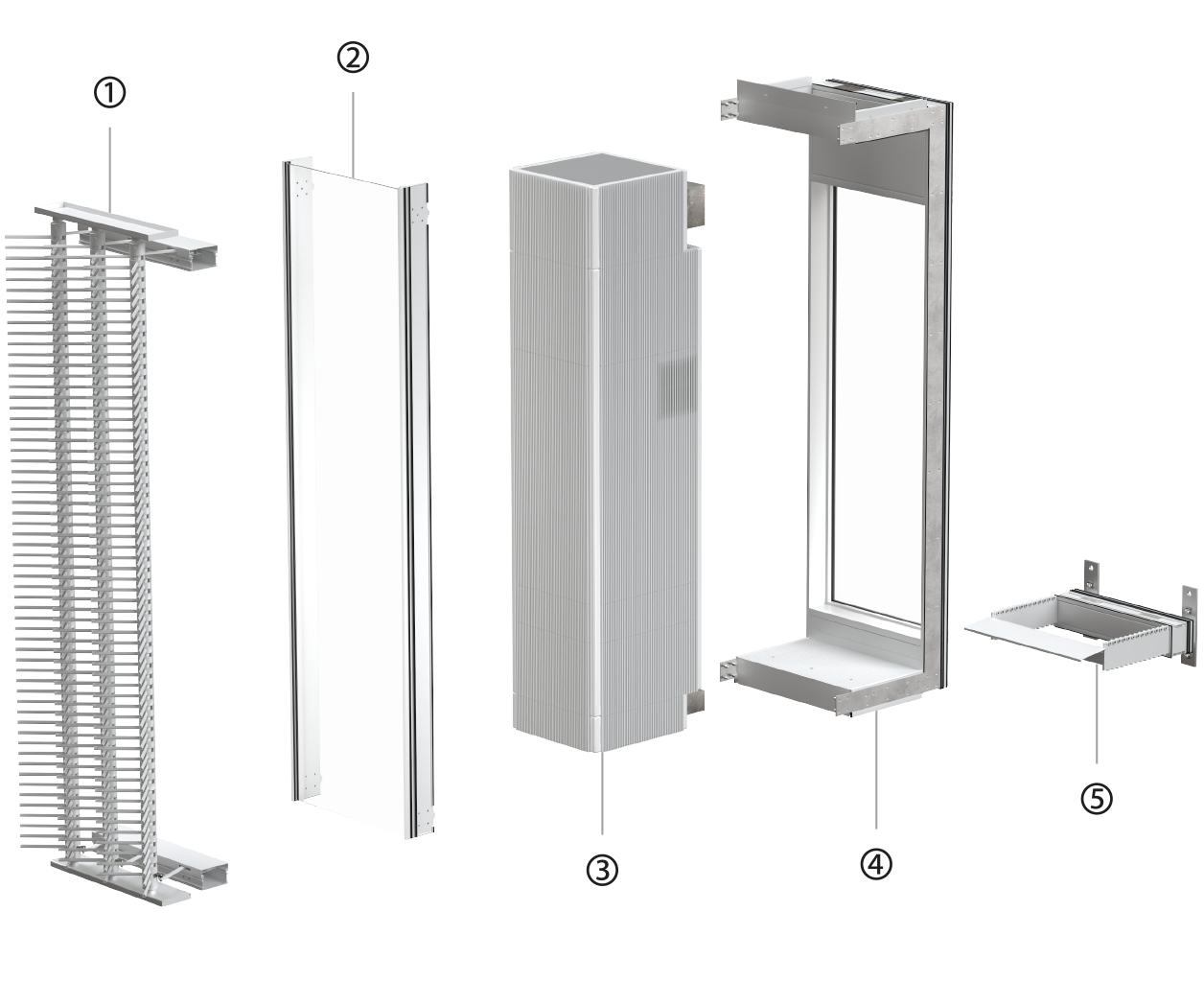

간편한
설치와 교체
- ① 외부 프레임_옵션1
- 깃털 타입 적용
- ② 외부 프레임_옵션2
- 글래스 타입 적용
- ③ 공조 카트리지
- 냉난방 환기 시스템
- ④ FIT 프레임
- 내부 스킨을 포함한 외장 함체
- ⑤ 가이드 프레임
- FIT 프레임 지지/기반
직관적인 구조를 통해 카트리지를 간편하게 설치하고, 손쉽게 교체할 수 있습니다. 예기치 않은 변화와 다양한 요구에 유연하게 대응합니다.

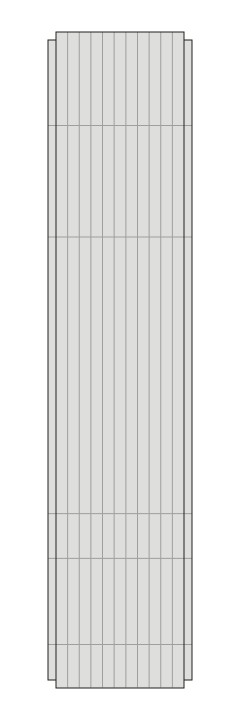

제품 사양
공조 카트리지
- 기본 사양
- 높이 3,950mm
- 너비 850mm
- 깊이 1,000mm
- 무게 400kg
- 공조 사양
- 기본 냉방 / 난방 / 환기 / 공기정화
- 열원 수냉식 / 공냉식
- 풍량 (SA/RA) 86~100CCM / 86~100CCM
- 정압 (SA/RA) 63mmAq / 17mmAq
- 냉방 / 난방 27.1kW / 18.8kW
- 옵션 마감 및 색상 커스텀 가능
- Coil Φ3/8*4R*56S*460EL
- 팬 (SA/RA) EC Fan (DL450)
- 팬 모터 1.8kW / 1.3kW
- 필터 PRE 20t / MIDIUM 50t
